3D电缆布线增强

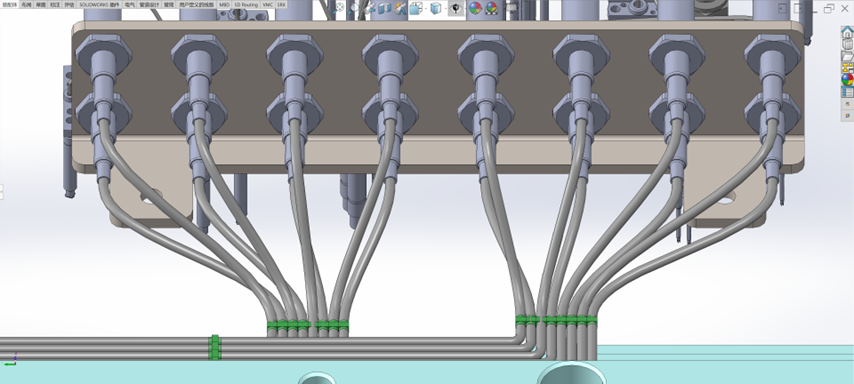

Solidworks Routing应用程序是SOLIDWORKS软件的一个步路插件，可以生成4种类型的线路，分别是：管道（pipe）、管筒、电线/电缆和电力导管。然而，在应用于自动化设备电缆布线时存在一些问题，例如在线夹和线路比较多的情况下，自动布线计算耗时长；线路走向难以控制，需要设置较多的线夹来规范路线；自动步数功能仍然会存在线路干涉的情况；布线完成后，线路的调整比较困难。这些问题缺少电缆布线的模型给后续数字化分析、制造等带来很多问题。

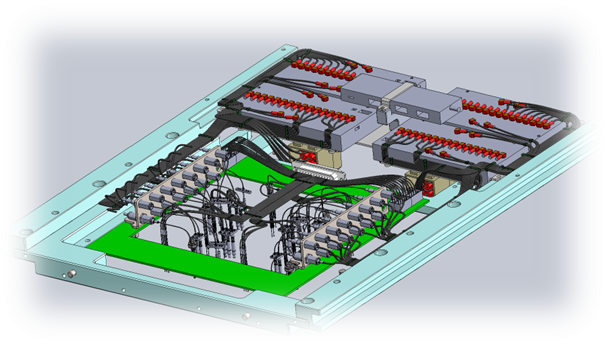

SRX（Super Routing Extension）在Solidworks Routing模块的基础上开发增强功能，提高自动化设备电缆布线效率，帮助企业快速创建完整的数字化模型。





功能&特征





1.线路初始化

SRX在目前Routing的”Start at Point”基础上，增加矩形平面的选择方式。现在Routing只支持圆柱面或者圆面，后期版本可以根据实际情况，增加其他的选择方式。





2.线路复制

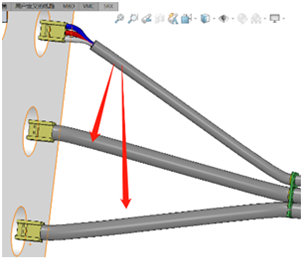

以一条已经布好的线路作为参考线路，根据用户选择的新线路的起点和终点进行调整，自动布出新线路。







3.干涉检查

对图纸中所有的线路进行干涉检查，检查内容包括线路之间的干涉以及线路和设备零件的干涉。





4.线路节点插入

结合Routing的线路编辑功能使用。用户在线路编辑模式下，选择一段走向线，并选择一个要插入的点，系统会将用户选择的走向线的起点和终点分别和插入点连接，完成线路节点的插入。新插入点支持以两种模式输入：选择现有模型中的任何一个草图点或者顶点；选择一条边和一个坐标面，系统计算其交点。









5.线径修改

对一条或者多条线路设置线径，系统将所选的线路更改为新的线径，并根据规则自动调节经过的线夹尺寸或者相邻受影响的线路走向。





6.折弯圆角半径批量修改

在已经布置线路的情况下，用户对经过一个转角位置的所有线路进行折弯圆角半径的批量修改。









7.手工避让

在一些因为空间位置的限制，自动布线功能仍然存在干涉的情况下，以手工避让的方式进行处理。实际上本功能也可以采用线路节点插入的方式进行处理。本功能主要针对常用的一些需要避让情况，简化操作，提高效率。

SRX扩展了Solidworks Routing的功能，使其更加稳定、高效、易于使用。通过使用增强功能，企业可以更快速、精准地完成自动化设备电缆布线、数字字化模型的创建等任务，提高生产效率和精度。
